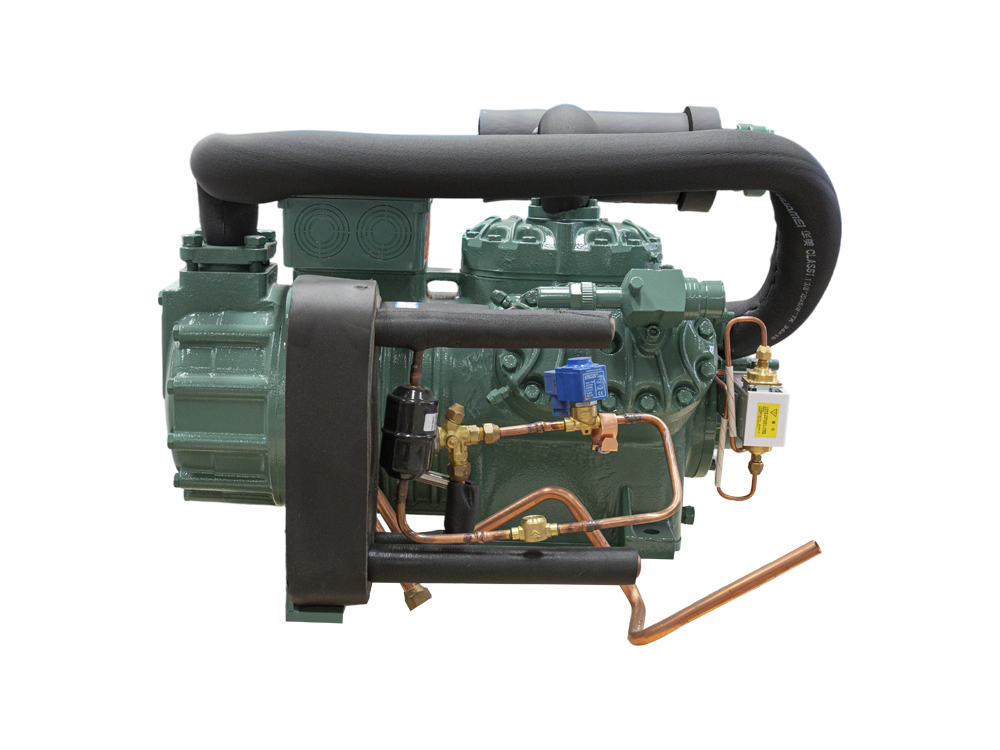

Compresor bipolar

Un compresor de dos etapas es un compresor de desplazamiento positivo que utiliza un proceso de compresión de dos etapas. Su proceso de trabajo se divide en dos etapas: la etapa de baja presión aspira y comprime inicialmente el gas, y luego introduce el gas en la etapa de alta presión para su compresión final para lograr la presión de escape requerida. Este diseño reduce la temperatura del gas mediante interenfriamiento, reduciendo así el consumo de energía y mejorando la eficiencia durante el proceso de compresión. Los compresores de dos etapas son generalmente adecuados para aplicaciones de presión media y alta, y sus formas estructurales incluyen tipos de pistón y tornillo. Gracias al uso de mecanismos de compresión e interenfriamiento por etapas, este modelo ayuda a controlar la temperatura de escape y mejorar la eficiencia energética manteniendo al mismo tiempo una mayor presión de salida. Las áreas de aplicación comunes incluyen el tratamiento de gas industrial, el suministro de gas a alta presión y los flujos de proceso.

Consulta

Descripción Productos relacionados Consulta

Tipo de Compresor

Potencia nominal del motor
HP/KW

Desplazamiento (50Hz)m³/h

Número de
Cilindro
×Diámetro
×Golpe(mm)

Aspirador, toma de control de la válvula de escape

Volumen de inyección de aceite (L)

Potencia
suministro
V/Ø/Hz

Parámetro eléctrico

Crankcase
Calentador
(220)W

Método de suministro de aceite

Peso (incluido aceite congelado)Kg

Bajo
Presión

Alto
Presión

Corriente máxima de funcionamiento (A)

Corriente de arranque / Corriente de rotor bloqueado (A)

S6G-12.2

12/9.3

42.3

6×Φ65×55

28 1-1/8"

35 1-3/8"

3.5

380~420YY/3/50 440YY/3/60

69/113

120

Lubricación forzada

180

S6J-16.2

16/12,5

63.5

31.8

6×Φ65×55

28 1-1/8"

42 1-5/8"

3.5

81/132

209

S6H-20.2

20/15

73.6

36.9

6×Φ70×55

28 1-1/8"

42 1-5/8"

3.5

97/158

220

S6G-25.2

25/19

84.5

42.3

6×Φ75×55

28 1-1/8"

42 1-5/8"

3.5

116/193

233

S6F-30.2

30/22

101.3

50.5

6×Φ82×55

28 1-1/8"

42 1-5/8"

3.5

135/220

234

Tipo de Compresor	Temperatura del condensador (°C)	Capacidad de refrigeración Qo(W)							Consumo de energía Pe(kW)
		Temperatura de evaporación (°C)
		-20	-25	-30	-35	-40	-45	-50	-20	-25	-30	-35	-40	-45	-50
S4G-12.2	30	21.35	17.73	14.55	11.77	9.34	7.24	5.41	8.82	8.22	7.63	7.03	6.43	5.84	5.24
	35	20.95	17.43	14.3	11.56	9.15	7.06	5.23	9.49	8.83	8.17	7.51	6.85	6.82	5.53
	40	20.6	17.14	14.06	11.35	8.96	6.88	5.04	10.16	9.43	8.71	7.99	7.26	6.54	5.81
	45	20.25	168.5	138.2	11.14	8.78	6.69		10.82	10.04	9.25	8.46	7.68	6.89
	50	19.92	16.57	13.59	10.94	8.58			11.47	10.63	9.78	8.93	8.09
	55	19.59	16.3	13.36	10.73				12.09	11.19	10.28	9.38
S6J-16.2	30	30.65	25.6	21.15	17.23	13.77	10.7	7.95	13.34	12.26	11.17	10.08	8.98	7.9	6.82
	35	30.3	25.35	20.95	17.05	13.59	10.49	7.66	14.26	13.09	11.9	10.72	9.53	8.36	7.19
	40	30	25.1	20.75	16.87	13.42	10.3	7.41	15.19	13.91	12.63	11.35	10.07	8.79	7.52
	45	29.65	24.85	20.55	16.71	13.26	10.11		16.11	14.73	13.35	11.97	10.58	9.17
	50	29.35	24.6	20.35	16.57	13.13			17.03	15.53	14.05	12.57	11.05
	55	29.1	24.4	20.2	16.46				17.94	16.33	14.74	13.14
S6H-20.2	30	35.5	29.7	24.5	19.97	15.96	12.4	9.18	15.46	14.21	12.95	11.68	10.41	9.15	7.91
	35	35.15	29.4	24.3	19.76	15.75	12.16	8.88	16.53	15.17	13.79	12.42	11.05	9.69	8.34
	40	34.75	29.1	24.05	19.56	15.56	11.94	8.59	17.61	16.12	14.64	13.15	11.67	10.19	8.71
	45	34.4	28.8	23.8	19.37	15.37	11.72		18.68	17.07	15.47	13.87	12.26	10.63
	50	34.05	28.5	23.6	19.21	15.22			19.74	18	16.29	14.56	12.8
	55	33.7	28.3	23.4	19.07				20.79	18.92	17.09	15.23
S6G-25.2	30	40.8	34.05	28.15	22.9	18.32	14.23	10.54	17.75	16.31	14.86	13.41	11.95	10.51	9.08
	35	40.35	33.75	27.9	22.7	18.09	13.96	10.2	18.98	17.41	15.84	14.26	12.68	11.12	9.57
	40	39.9	33.4	27.6	22.45	17.86	13.7	9.86	20.21	18.51	16.81	15.1	13.4	11.7	10
	45	39.5	33.05	27.35	22.25	17.65	13.46		21.44	19.6	17.76	15.92	14.07	12.2
	50	39.1	32.75	27.1	22.05	17.47			22.66	20.67	18.7	16.72	14.7
	55	38.7	32.45	26.9	21.9				23.87	21.73	19.62	17.48
S6F-30.2	30	48.8	40.75	33.7	27.4	21.9	17.03	12.61	21.23	19.52	17.78	16.04	14.3	12.57	10.86
	35	48.25	40.35	33.35	27.15	21.65	16.71	12.2	22.71	20.83	18.95	17.06	15.18	13.31	11.45
	40	47.75	39.95	33	26.85	21.35	19.39	11.79	24.18	22.15	20.11	18.07	16.03	13.99	11.96
	45	47.25	39.55	32.7	26.6	21.1	16.1		25.66	23.45	21.25	19.05	16.84	14.6
	50	46.75	39.2	32.45	26.4	20.9			27.12	24.73	22.37	20.01	17.59
	55	46.3	38.85	32.2	26.2				28.56	25.99	23.47	20.92

Tipo de Compresor	Temperatura del condensador (°C)	Capacidad de refrigeración Qo(W)							Consumo de energía Pe(kW)
		Temperatura de evaporación (°C)
		-20	-25	-30	-35	-40	-45	-50	-20	-25	-30	-35	-40	-45	-50
S4G-12.2	30	18.37	14.95	12.02	9.53	7.43	5.67	4.18	8.32	7.66	7.01	6.37	5.75	5.16	4.61
	35	17.6	14.31	11.5	9.11	7.08	5.37	3.92	8.87	8.16	7.45	6.76	6.08	5.42	4.79
	40	16.83	13.68	10.98	8.68	6.73	5.07	3.65	9.45	8.68	7.92	7.16	6.42	5.69	4.97
	45	16.06	13.04	10.46	8.26	6.38	4.77		10.06	9.22	8.39	7.56	6.74	5.93
	50	15.29	12.42	9.95	7.83	6.02			10.7	9.77	8.85	7.93	7.03
	55	14.52	11.78	9.43	7.41				11.37	10.31	9.27	8.26
S6J-16.2	30	27.9	22.75	18.35	14.57	11.34	8.57	6.17	10.94	10.32	9.62	8.83	7.93	6.92	5.78
	35	26.8	21.85	17.62	13.98	10.85	8.15	5.79	11.88	11.14	10.33	9.41	8.4	7.26	6.01
	40	25.7	20.95	16.89	13.39	10.37	7.74	5.42	12.81	11.99	11.06	10.02	8.87	7.58	6.17
	45	24.55	20.05	16.16	12.81	9.9	7.35		13.74	12.84	11.81	10.65	9.33	7.85
	50	23.4	19.14	15.45	12.24	9.44			14.64	13.69	12.57	11.28	9.78
	55	22.3	18.24	14.74	11.69				15.52	14.52	13.34	11.92
S6H-20.2	30	32.35	26.4	21.25	16.89	13.14	9.93	7.15	12.68	11.96	11.15	10.23	9.19	8.02	6.7
	35	31.05	25.35	20.4	16.2	12.58	9.45	6.71	13.77	12.92	11.97	10.91	9.73	8.42	6.96
	40	29.75	24.3	19.57	15.52	12.02	8.98	6.28	14.85	13.89	12.82	11.62	10.28	8.79	7.15
	45	28.45	23.25	18.73	14.84	11.47	8.51		15.92	14.88	13.69	12.34	10.81	9.1
	50	27.15	22.2	17.9	14.19	10.95			16.97	15.86	14.57	13.07	11.33
	55	25.8	21.15	17.09	13.55				17.99	16.83	15.46	13.81
S6G-25.2	30	37.15	30.3	24.4	19.39	15.09	14.41	8.21	14.55	13.73	12.8	11.75	10.55	9.21	7.69
	35	35.65	29.1	23.45	18.6	14.44	10.85	7.7	15.81	14.83	13.74	12.53	11.17	9.67	7.99
	40	34.15	27.9	22.5	17.82	13.8	10.31	7.21	17.05	15.95	14.72	13.34	11.8	10.09	8.21
	45	32.65	26.7	21.5	17.04	13.17	9.78		18.28	17.08	15.72	14.17	12.42	10.45
	50	31.15	25.45	20.55	16.29	12.57			19.59	18.21	16.73	15.01	13.01
	55	29.65	24.3	19.62	15.56				20.65	19.32	17.75	15.86
S6F-30.2	30	44.45	36.25	29.2	23.2	18.06	13.65	9.82	17.41	16.43	15.32	14.06	12.63	11.02	9.2
	35	42.7	34.8	28.05	22.25	17.28	12.98	9.22	18.91	17.74	16.44	14.99	13.37	11.56	9.56
	40	40.9	33.35	26.9	21.3	16.51	12.22	8.63	20.4	19.09	17.61	15.96	14.12	12.07	9.82
	45	39.1	31.9	25.7	20.4	15.76	11.7		21.87	20.44	18.8	16.95	14.85	12.5
	50	37.25	30.4	24.6	19.49	15.04			23.31	21.79	20.02	17.96	15.57
	55	35.45	29.05	23.5	18.61				24.71	23.11	21.23	18.97

Tipo de Compresor	Temperatura del condensador (°C)	Capacidad de refrigeración Qo(KW)										Consumo de energía Pe(kW)
		Temperatura de evaporación (°C)
		-25	-30	-35	-40	-45	-50	-55	-60	-65	-70	-25	-30	-35	-40	-45	-50	-55	-60	-65	-70
S4G-12.2	30	19.49	16.83	14.28	11.86	9.65	7.68	5.98	4.57	3.41	2.49	9.74	9.06	8.35	7.61	6.85	6.1	5.35	4.62	3.92	3.27
	35	19.26	16.57	14	11.6	9.43	7.51	5.87	4.48	3.34	2.42	10.39	9.64	8.86	8.05	7.22	6.4	5.59	4.81	4.06	3.37
	40	18.92	16.23	13.69	11.34	9.22	7.36	5.76	4.4	3.25		11.05	10.23	9.37	8.49	7.6	6.72	5.85	5.01	4.22
	45	18.52	15.86	13.37	11.08	9.03	7.23	5.66	4.29			11.7	10.82	9.9	8.96	8	7.05	6.12	5.22
	50	18.07	15.48	13.06	10.85	8.86	7.1	5.54				12.35	11.4	10.44	9.44	8.42	7.41	6.41
	55	17.61	15.1	12.77	10.64	8.71	6.97					12.9	11.98	10.99	9.94	8.87	7.78
S6J-16.2	30	27.6	23.75	20.15	16.81	13.76	11.03	8.66	6.65	4.99	3.66	14.13	12.93	11.76	10.61	9.49	8.41	7.37	6.4	5.49	4.65
	35	27.1	23.3	19.74	16.46	13.46	10.8	8.49	6.53	4.9	3.58	15.05	13.74	12.48	12.24	10.06	8.91	7.82	6.78	5.8	4.89
	40	26.5	22.8	19.34	16.11	13.18	10.58	8.33	6.41	4.79		16	14.58	13.21	11.9	10.63	9.42	8.26	7.16	6.1
	45	26	22.35	18.92	15.77	12.92	10.38	8.19	6.27			16.94	15.42	13.96	12.56	11.21	9.93	8.69	7.51
	50	25.5	21.9	18.52	15.44	12.67	10.21	8.02				17.83	16.23	14.68	13.2	11.78	10.41	9.1
	55		21.5	18.16	15.15	12.45	10.02						16.97	15.37	13.82	12.33	10.87
S6H-20.2	30	31.9	27.45	23.3	19.44	15.91	12.76	10.02	7.69	5.77	4.23	16.43	15.02	13.64	12.3	11	9.76	8.57	7.44	6.4	5.4
	35	31.3	26.95	22.85	19.03	15.56	12.48	9.8	7.56	5.67	4.14	17.47	15.95	14.47	13.04	11.66	10.33	9.07	7.86	6.72	5.66
	40	30.6	26.35	22.35	18.61	15.23	12.24	9.64	7.42	5.54		18.53	16.9	15.32	13.79	12.33	10.92	9.57	8.29	7.07
	45	29.9	25.75	21.85	18.2	14.92	12.01	9.47	7.26			19.6	17.85	16.17	14.55	12.99	11.5	10.07	8.7
	50	29.35	25.2	21.35	17.81	14.63	11.8	9.28				20.63	18.79	17.01	15.3	13.65	12.07	10.55
	55		24.7	20.9	17.45	14.36	11.57						19.69	17.83	16.03	14.29	12.61
S6G-25.2	30	36.2	31.3	26.6	22.25	18.22	14.62	11.48	8.83	6.63	4.87	18.84	17.27	15.71	14.16	12.65	11.19	9.8	8.49	7.29	6.2
	35	35.6	30.7	26.1	21.75	17.81	14.3	11.25	8.66	6.51	4.76	20.02	18.32	16.64	15	13.41	11.87	10.41	9.02	7.72	6.51
	40	34.9	30.1	25.5	21.3	17.42	14	11.04	8.5	6.35		21.27	19.4	17.6	15.85	14.16	12.55	11	9.52	8.13
	45	34.1	29.4	24.95	20.8	17.06	13.74	10.84	8.31			22.52	20.5	18.56	16.7	14.92	13.2	11.56	10
	50	33.45	28.75	24.35	20.35	16.72	13.49	10.62				23.71	21.58	19.5	17.56	15.67	13.85	12.1
	55	32.9	28.15	23.8	19.92	16.41	13.23					24.78	22.61	20.49	18.42	16.42	14.47
S6F-30.2	30	43.4	37.4	31.75	26.5	21.7	17.42	13.69	10.54	7.92	5.8	22.53	20.65	18.78	16.94	15.15	13.42	11.77	10.2	8.74	7.4
	35	42.5	36.6	31.05	25.9	21.2	17.03	13.42	10.37	7.78	5.68	23.85	21.86	19.89	17.94	16.04	14.21	12.45	10.78	9.23	7.8
	40	41.5	35.7	30.3	25.3	20.7	16.68	13.17	10.15	7.59		25.2	23.1	21.01	18.96	16.95	15	13.14	11.37	9.72
	45	40.45	34.8	29.55	24.7	20.3	16.36	12.93	9.92			26.59	24.37	22.16	19.98	17.86	15.8	13.83	11.96
	50	39.5	34	28.85	24.1	19.87	16.06	12.65				28.07	25.69	23.33	21.01	18.75	16.57	14.49
	55	38.8	33.25	28.2	23.6	19.4	15.74					29.64	27.06	24.51	22.03	19.63	17.32

Tipo de Compresor	Temperatura del condensador (°C)	Capacidad de refrigeración Qo(KW)										Consumo de energía Pe(kW)
		Temperatura de evaporación (°C)
		-25	-30	-35	-40	-45	-50	-55	-60	-65	-70	-25	-30	-35	-40	-45	-50	-55	-60	-65	-70
S4G-12.2	30	15.86	13.27	10.91	8.8	6.96	5.39	4.09	3.05	2.22	1.59	9.02	8.28	7.55	6.83	6.11	5.4	4.69	3.98	3.27	2.57
	35	15.06	12.54	10.27	8.26	6.52	5.05	3.84	2.86	2.09	1.48	9.45	8.66	7.88	7.11	6.34	5.57	4.82	4.07	3.32	2.59
	40	14.16	11.76	9.61	7.71	6.09	4.72	3.57	2.68	1.93		9.87	9.04	8.21	7.38	6.56	5.75	4.95	4.15	3.37
	45	13.2	10.94	8.92	7.17	5.66	4.4	3.35	2.47			10.29	9.42	8.54	7.67	6.8	5.94	5.08	4.25
	50	12.18	10.08	8.23	6.62	5.24	4.07	3.08				10.72	9.81	8.89	7.97	7.05	6.14	5.24
	55	11.1	9.2	7.52	6.06	4.8	3.72					11.15	10.21	9.25	8.3	7.34	6.38
S6J-16.2	30	23.95	19.94	16.35	13.19	10.44	8.1	6.15	4.57	3.33	2.37	13.07	11.7	10.43	9.25	8.17	7.18	6.27	5.44	4.69	4
	35	22.65	18.79	15.38	12.38	9.78	7.57	5.77	4.3	3.12	2.21	13.63	12.22	10.91	9.68	8.54	7.48	6.5	5.6	4.78	4.04
	40	21.25	17.6	14.28	11.56	9.13	7.09	5.4	4.02	2.9		14.17	12.77	11.42	10.15	8.95	7.81	6.76	5.78	4.89
	45	19.76	16.36	13.36	10.74	8.49	6.6	5.02	3.72			14.73	13.33	11.96	10.64	9.38	8.18	7.04	5.98
	50	18.23	15.09	12.32	9.91	7.85	6.1	4.63				15.3	13.9	12.51	11.15	9.83	8.56	7.34
	55	16.63	13.78	11.26	9.07	7.19	5.58					15.87	14.47	13.07	11.67	10.3	8.95
S6H-20.2	30	27.7	23.1	18.96	15.3	12.11	9.38	7.13	5.3	3.85	2.74	15.36	13.69	12.15	10.73	9.44	8.27	7.23	6.32	5.53	4.86
	35	26.2	21.8	17.84	14.36	11.34	8.79	6.69	4.98	3.62	2.56	16.04	14.33	12.73	11.26	9.9	8.67	7.56	6.57	5.71	4.97
	40	24.6	20.4	16.68	13.4	10.59	8.22	6.26	4.66	3.36		16.7	14.96	13.32	11.79	10.38	9.08	7.89	6.82	5.87
	45	22.9	18.97	15.49	12.45	9.84	7.65	5.82	4.31			17.35	15.58	13.91	12.34	10.88	9.51	8.24	7.08
	50	21.1	17.49	14.28	11.49	9.1	7.07	5.37				18	16.21	14.52	12.92	11.41	9.98	8.63
	55	19.25	15.95	13.04	10.51	8.33	6.47					18.66	16.85	15.14	13.52	11.98	10.5
S6G-25.2	30	31.8	26.5	21.75	17.57	13.9	10.78	8.18	6.09	4.43	3.15	17.92	15.88	14.03	12.35	10.84	9.49	8.3	7.25	6.34	5.56
	35	30.1	25	20.5	16.48	13.02	10.1	7.68	5.72	4.16	2.94	18.51	16.49	14.63	12.91	11.35	9.93	8.66	7.54	6.56	5.72
	40	28.25	23.4	19.14	15.39	12.15	9.43	7.18	5.34	3.86		19.12	17.14	15.27	13.52	11.89	10.4	9.04	7.83	6.77
	45	26.3	21.8	17.78	14.29	11.3	8.78	6.68	4.95			19.74	17.81	15.95	14.16	12.47	10.89	9.43	8.12
	50	24.3	20.05	16.39	13.19	10.44	8.12	6.16				20.4	18.51	16.63	14.81	13.05	11.38	9.82
	55	22.1	18.31	14.97	12.06	9.57	7.42					21.11	19.21	17.32	15.45	13.63	11.87
S6F-30.2	30	38.05	31.7	26.05	21	16.62	12.88	9.79	7.28	5.3	3.76	21.26	18.81	16.61	14.64	12.9	11.37	10.02	8.86	7.85	7
	35	36	29.95	24.5	19.71	15.57	12.07	9.18	6.84	4.98	3.51	22.11	19.66	17.41	15.37	13.53	11.88	10.42	9.13	8.02	7.08
	40	33.8	28	22.9	18.39	14.53	11.28	8.59	6.4	4.62		22.95	20.53	18.26	16.15	14.2	12.42	10.82	9.41	8.18
	45	31.45	26.05	21.25	17.08	13.51	10.5	8	5.92			23.82	21.42	19.12	16.94	14.89	13	11.26	9.71
	50	28.95	24	19.59	15.77	12.49	9.71	7.37				24.72	22.31	19.98	17.74	15.61	13.61	11.76
	55	26.4	21.9	17.89	14.43	11.44	8.88					25.67	23.19	20.8	18.52	16.34	14.27
