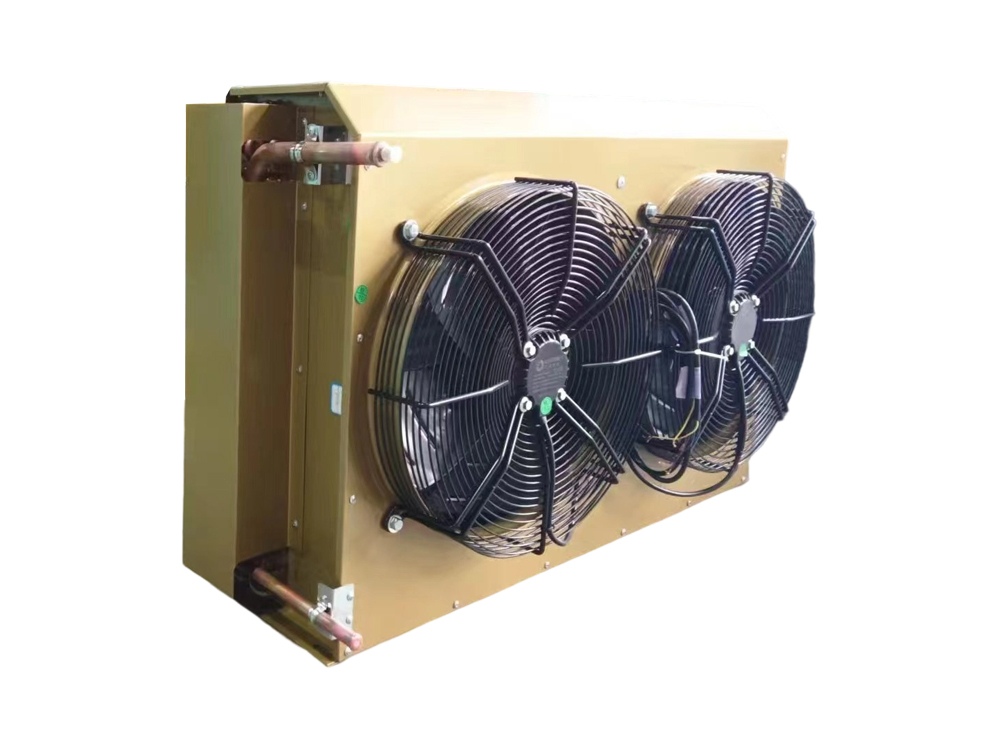

Condensador tipo H de doble placa de aire

El condensador de doble placa en forma de H presenta una estructura de flujo paralelo, con múltiples conjuntos de tubos planos y colectores que forman la unidad de intercambio de calor. Las aletas reforzadas de doble cara mejoran el flujo de aire. Esta estructura aumenta el área efectiva de intercambio de calor por unidad de volumen, mejorando la eficiencia del intercambio de calor entre el medio y el aire. El equipo normalmente está construido con aleación de aluminio, equilibrando la conductividad térmica y la resistencia estructural. El sistema de ventilador utiliza un ventilador axial accionado por un motor de rotor externo, lo que logra un funcionamiento con bajo nivel de ruido y un alto volumen de salida de aire, lo que lo hace adecuado para condiciones de enfriamiento a temperatura media y alta. La estructura compacta general facilita la integración y el mantenimiento del sistema.

Consulta

Descripción Productos relacionados Consulta

Número de la Serie	Modelo	Intercambio de calor (KW)	Número de anillo	Intercambio de calor zona	Máquina eléctrica de ventilador				Tubo de admisión
										Tubo líquido

					Número	Ventilador	Potencia	Volumen de aire
					Número	Ventilador	Potencia	Volumen de aire
17	FNH2-26	7.3	4×8	26	2	Φ350	2×129	2×2290	Φ19	Φ16
18	FNH2-29	9.2	4×9	28	2	Φ350	2×129	2×2290	Φ19	Φ16
19	FNH2-34	1.1	4×10	33.5	2	Φ400	2×180	2×3400	Φ19	Φ16
20	FNH2-41	13.5	4×12	41	2	Φ400	2×180	2×3400	Φ19	Φ16
21	FNH2-45	14.8	4×13	45	2	Φ400	2×180	2×3400	Φ19	①16
22	FNH2-49	16.2	4×14	49	2	Φ400	2×180	2×3400	Φ19	Φ16
23	FNH2-55	18.2	4×14	55	2	Φ400	2×180	2×3400	Φ19	Φ16
24	FNH2-41	13.5	5×10	41	2	Φ400	2×180	2×3400	Φ19	Φ16
25	FNH2-50	16.5	5×12	50	2	Φ400	2×180	2×3400	Φ19	Φ16
26	FNH2-62	20.5	6×12	62	2	Φ400	2×180	2×3400	Φ22	Φ19
27	FNH2-65	21.4	4×16	65	2	Φ450	2×250	2×4800	Φ22	Φ19
28	FNH2-70	23.1	5×14	70	2	Φ450	2×250	2×4800	Φ22	Φ19
29	FNH2-80	26.4	5×16	80	2	Φ450	2×250	2×4800	Φ25	Φ22
30	FNH2-100	33.1	5×16	100	2	Φ500	2×414	2×6500	Φ25	Φ22
31	FNH2-120	39.6	6×16	120	2	Φ550	2×600	2×8300	Φ25	Φ22

Número de la Serie	Modelo	Intercambio de calor (KW)	Número de anillo	Dimensiones			Máquina eléctrica de ventilador		Dimensiones de instalación


				L	W	H	Número	Ventilador	A	B
				L	W	H	Número	Ventilador	A	B
17	FNH2-26	7.3	4×8	850	180	430	2	Φ350	825	110
18	FNH2-29	9.2	4×9	900	180	480	2	Φ350	825	110
19	FNH2-34	11.1	4×10	980	180	530	2	Φ400	950	110
20	FNH2-41	13.5	4×12	980	180	630	2	Φ400	950	110
21	FNH2-45	14.8	4×13	980	180	680	2	Φ400	950	110
22	FNH2-49	16.2	4×14	980	180	730	2	Φ400	950	110
23	FNH2-55	18.2	4×14	1080	180	730	2	Φ400	1050	110
24	FNH2-41	13.5	5×10	980	200	530	2	Φ400	950	130
25	FNH2-50	16.5	5×12	980	200	630	2	Φ400	950	130
26	FNH2-62	20.5	6×12	980	220	630	2	Φ400	950	150
27	FNH2-65	21.4	4×16	1140	200	830	2	Φ450	1110	130
28	FNH2-70	23.1	5×14	1130	210	730	2	Φ450	1100	150
29	FNH2-80	26.4	5×16	1130	230	830	2	Φ450	1100	150
30	FNH2-100	33.1	5×16	1380	230	830	2	Φ500	1350	150
31	FNH2-120	39.6	6×16	1380	230	830	2	Φ550	1350	150
